El taller de vidrio soplado por dentro: hornos, caña, molde y recocido

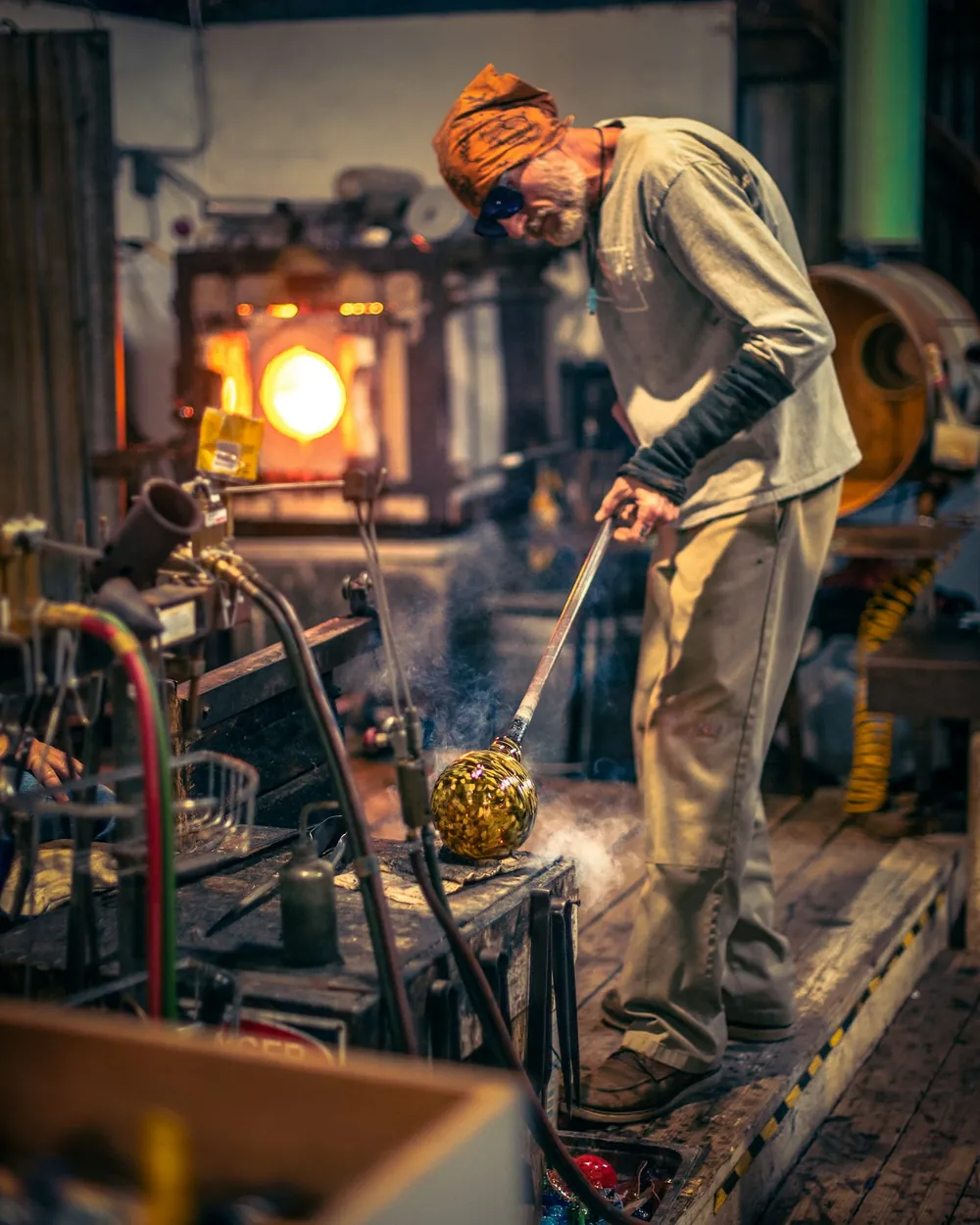

Imagen editorial de un taller de soplado en funcionamiento: la caña, la masa incandescente y la boca del horno de fusión al fondo.
El vidrio caliente se trabaja en un intervalo estrecho de temperatura y en un tiempo muy corto. Todo lo que ocurre en un taller de soplado —el orden de los hornos, la distancia entre ellos, la forma de las herramientas, el turno de trabajo— está organizado alrededor de ese hecho: la masa se enfría mientras se le da forma y hay que devolverla al calor antes de que deje de obedecer.
Estas páginas describen ese circuito completo, desde la balsa de vidrio fundido hasta la pieza fría y revisada, y explican por qué el recocido, que apenas se ve, decide si el objeto resistirá el uso.
01Tres hornos, tres funciones distintas
Un taller de soplado no tiene un horno, sino tres, y confundir sus papeles es la fuente más común de malentendidos sobre el oficio. Cada uno mantiene un intervalo térmico propio y responde a una necesidad diferente del proceso.
El horno de fusión contiene la masa de vidrio en estado líquido dentro de un crisol o de una cuba refractaria. Trabaja de forma continua, día y noche, porque enfriarlo y volver a calentarlo somete al refractario a tensiones que acortan su vida y obliga a repetir un ciclo de fusión largo. La carga puede ser mezcla de materias primas —arena silícea, carbonato de sodio, caliza y afinantes— o vidrio ya elaborado en forma de granza. En ambos casos, tras la fusión viene el afinado: un periodo a temperatura alta durante el cual las burbujas suben y escapan, y la masa se homogeneiza. Después la temperatura se baja hasta el punto en que el vidrio tiene la viscosidad adecuada para recogerlo.

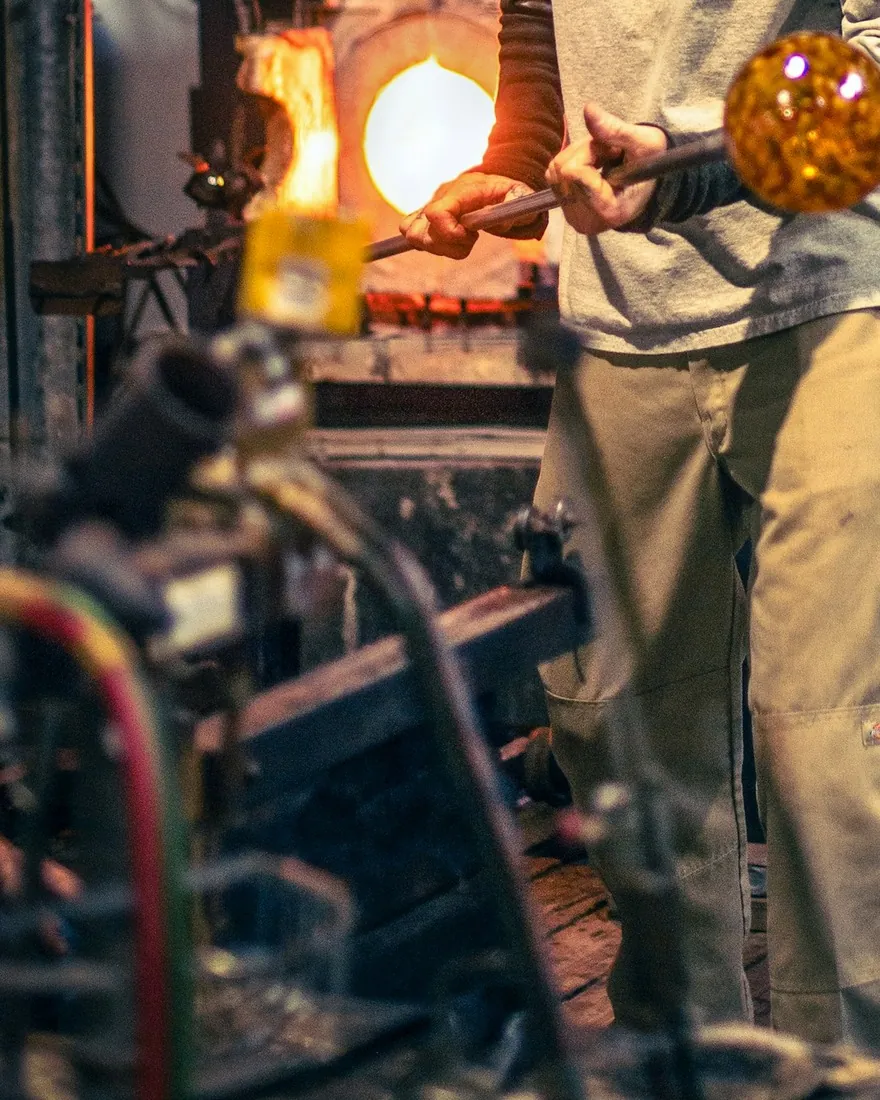

El horno de recalentar, conocido en muchos talleres por su nombre inglés, es una cámara abierta por un lado a la que se acerca la pieza cada vez que se enfría demasiado. No funde nada: devuelve plasticidad. Su boca está a la altura de trabajo del soplador, de modo que la caña pueda entrar y girar sin apoyar el codo, y su interior es pequeño para que recupere temperatura deprisa después de cada apertura.
El arca de recocido es el horno más frío y el que más tiempo ocupa. Recibe las piezas terminadas y las baja de temperatura siguiendo una curva controlada que puede durar horas o días. Es el único horno del taller que no interviene en la forma, y sin embargo es el que determina si la pieza sobrevive.
Distancias y disposición
La colocación de los tres hornos no es arbitraria. Entre el horno de fusión y el banco de trabajo se procura el recorrido más corto posible, porque cada paso con la caña cargada es tiempo de enfriamiento y riesgo. El horno de recalentar queda a un lado del banco, al alcance de un giro del cuerpo. El arca de recocido se sitúa algo más apartada, ya que se abre pocas veces y conviene que su ciclo no se altere con el trasiego. En medio queda un pasillo libre: nadie debería cruzarse por delante de alguien que lleva vidrio incandescente.
02Recoger la masa en la caña
La recogida es el primer gesto y condiciona todo lo demás. La caña se calienta ligeramente en el extremo para que el vidrio se adhiera sin choque térmico, se introduce en la boca del horno de fusión y se sumerge en la balsa mientras gira. El giro es continuo desde ese instante y no se interrumpe hasta que la pieza deja la caña: la masa es líquida y, quieta, cae hacia abajo por su propio peso.
La cantidad recogida depende del tiempo de inmersión, de la profundidad y de la velocidad con que se retira la caña. Con la práctica se recoge por sensación de peso más que por observación, porque la incandescencia engaña al ojo. Si la pieza necesita más masa de la que cabe en una sola recogida, se hacen varias sucesivas: se deja enfriar ligeramente la primera para que sostenga a la siguiente, y se vuelve a entrar.
Recogida la masa, viene el marmoleado. Se hace rodar sobre una placa metálica plana para uniformar la temperatura, centrar el conjunto en el eje de la caña y darle una forma cónica regular. Un descentrado en esta fase se amplifica en cada soplado posterior y ya no se corrige del todo.
La primera burbuja
El aire se introduce con un soplido corto, tapando después el extremo de la caña con el pulgar o el labio: el aire encerrado se dilata al calentarse y expande la burbuja desde dentro. La cavidad inicial es pequeña y ha de quedar centrada, porque define el reparto de espesores del objeto acabado. Una pared fina en un lado y gruesa en el otro se enfriará de forma desigual, lo que reaparecerá como deformación durante el trabajo y como tensión durante el recocido.
El puntel y el cambio de lado
Cuando el cuerpo de la pieza está formado, hay que trabajar la boca, que hasta entonces estaba unida a la caña. Se prepara un puntel —una vara maciza con una pequeña porción de vidrio caliente en la punta—, se sujeta por la base de la pieza, se moja con una gota de agua el cuello junto a la caña y un golpe seco separa la pieza. A partir de ahí la boca queda libre y se abre con la tenaza mientras gira, aprovechando la fuerza centrífuga.
03Soplado en molde y formado libre
Hay dos maneras de llegar a la forma final, y muchos talleres combinan ambas en una misma pieza.
En el soplado en molde, la burbuja se introduce en una cavidad de madera, grafito o metal y se expande hasta ocuparla. Los moldes de madera de frutal se mojan antes de cada uso: el agua se convierte en vapor al contacto con el vidrio y forma una capa que impide el pegado y deja una superficie muy lisa. Un molde repite el mismo perfil serie tras serie, permite reproducir un volumen exacto y admite texturas grabadas en su interior, que quedan impresas en la pared exterior. A cambio, marca límites: la pieza no puede tener contrasalidas que impidan extraerla.
En el formado libre la forma se obtiene únicamente con la rotación, la gravedad, el aire y las herramientas de mano. La tabla de madera hueca y el papel de periódico mojado —doblado en varias capas y sostenido con la mano protegida— sirven para modelar la superficie caliente sin arañarla. La tenaza estrangula el cuello, la tijera corta el vidrio blando, el compás controla el diámetro. Cada pieza sale ligeramente distinta y el ritmo del trabajo es más lento, pero no hay restricciones de perfil.
Cuándo conviene cada uno
- Series de recipientes con la misma capacidad: molde, por repetibilidad.
- Superficies con relieve regular o estriado: molde texturizado.
- Formas asimétricas, cuellos estrechos o bocas abiertas: formado libre.
- Piezas grandes en las que el peso condiciona la caída del vidrio: formado libre con recalentados frecuentes.
- Cuerpo regular y remate individual: molde para el volumen, mano para la boca y el pie.
En ambos casos el trabajo se hace por tandas cortas: unos segundos de forma, vuelta al horno de recalentar, otros segundos de forma. La pieza se enfría desde la superficie hacia dentro, de modo que un exterior aparentemente rígido puede seguir blando por debajo, y forzarlo en ese momento produce grietas que solo se ven cuando la pieza sale fría del arca.
04El color: óxidos metálicos en la masa
El color del vidrio no es una capa aplicada por encima, sino una propiedad de la propia masa. Se obtiene incorporando óxidos metálicos que absorben parte del espectro visible y dejan pasar el resto. La misma cantidad de óxido produce tonos distintos según la composición base del vidrio, la temperatura alcanzada y las condiciones de la atmósfera del horno: un ambiente reductor, con falta de oxígeno, y otro oxidante pueden dar resultados muy diferentes con el mismo aditivo.
Los talleres pequeños rara vez funden color propio. Lo habitual es comprar barras o granza coloreada de composición compatible con el vidrio base y aplicarla en caliente. La compatibilidad no es un detalle menor: si el color y el vidrio base tienen coeficientes de dilatación distintos, la pieza se agrietará al enfriarse aunque el recocido sea correcto, porque ambos materiales se contraen a ritmos que no coinciden.
Formas de aplicar el color
- Rodado sobre granza: la masa caliente se hace rodar sobre fragmentos de color extendidos en una placa; se funden en la superficie y luego se integran con el recalentado.
- Recubrimiento: se recoge una capa de vidrio transparente sobre un núcleo coloreado, o al revés, para obtener un color en profundidad con brillo exterior.
- Hilos y cañas: varillas finas de color se aplican sobre la pieza girando y se estiran para formar líneas continuas o espirales.
- Polvos: el óxido molido fino da veladuras suaves y transiciones difusas, pero exige control del espesor para no debilitar la superficie.
Cada aplicación de color añade material frío a una pieza caliente, así que después de cada una hay que devolverla al horno de recalentar y esperar a que el conjunto vuelva a estar a una temperatura homogénea. Ese cuidado se paga después: buena parte de las grietas atribuidas al recocido tienen su origen en un color mal integrado.
05Por qué el recocido decide la resistencia de la pieza
Cuando una pieza sale del banco, su superficie está mucho más fría que su interior. Si se dejara enfriar al aire, la capa exterior se contraería y se volvería rígida mientras el núcleo aún sigue contrayéndose. El resultado es una tensión interna permanente, atrapada en el material. Una pieza tensionada puede parecer perfecta durante semanas y romperse sola en una estantería, o partirse al primer contacto con agua caliente.
El recocido elimina esa tensión. La pieza se mantiene un tiempo en el punto de recocido, la temperatura a la que el vidrio todavía puede reorganizarse internamente pero ya no se deforma bajo su propio peso; allí las tensiones se relajan. Después se baja muy despacio, atravesando el intervalo crítico en el que el material pasa a comportarse como un sólido rígido. Por debajo de ese intervalo, el enfriamiento puede acelerarse sin consecuencias.
La duración depende sobre todo del espesor: el tiempo necesario crece de forma acusada cuando la pared se hace más gruesa, porque lo que hay que igualar es la diferencia de temperatura entre el centro y la superficie. Una copa fina puede recocerse en unas horas; un bloque macizo puede necesitar varios días.
- Cargar el arca con piezas de espesor parecido y aplicar el ciclo de la más gruesa.
- No abrir el arca durante el descenso: una corriente de aire frío anula el ciclo.
- Anotar el ciclo aplicado a cada tanda para poder relacionarlo con roturas posteriores.
- Ante la duda, alargar la meseta antes que acortar el descenso.
La tensión residual se detecta con un polariscopio: entre dos filtros polarizados cruzados, las zonas tensionadas aparecen como halos claros o franjas de color alrededor de las paredes gruesas y de las uniones. Es la única comprobación fiable antes de que la pieza empiece a usarse.
06Trabajo en frío: cortar, desbastar y pulir
Una pieza recién salida del arca casi nunca está terminada. Queda la marca del puntel en la base, un borde irregular donde se separó la caña o una superficie que debe rectificarse. El trabajo en frío se hace con abrasivos y agua, y sigue una progresión que no admite saltos.
El corte se hace con una sierra de disco diamantado refrigerada, o bien mediante corte térmico: una línea marcada con punta de diamante y un choque de temperatura controlado que hace propagar la fractura por esa línea. La primera vía es más precisa, la segunda más rápida en piezas cilíndricas.
El desbaste aplana e iguala la superficie con granos gruesos sobre disco plano o cinta, siempre con agua abundante: el polvo de sílice en seco es peligroso para las vías respiratorias y además el calor de fricción puede fisurar el borde. A continuación se pasa por granos progresivamente más finos, y cada paso debe borrar por completo las marcas del anterior. Saltarse un grado deja rayas profundas que reaparecen al pulir, cuando ya es tarde.
El pulido devuelve la transparencia. Se hace mecánicamente con óxido de cerio sobre fieltro o corcho, o a la llama en el caso de los bordes de boca, aplicando un soplete que funde superficialmente el filo y lo redondea. El pulido a fuego es rápido, pero introduce calor local: en piezas de cierto espesor obliga a un segundo recocido corto.
- Trabajar siempre con agua o refrigeración; nunca desbastar vidrio en seco.
- Limpiar la pieza y el disco al cambiar de grano para no arrastrar partículas gruesas.
- Revisar a contraluz después de cada etapa, no solo al final.
- Verificar la ausencia de tensión antes de aplicar calor local con soplete.
07Seguridad delante del horno
Los riesgos del taller de vidrio caliente son constantes y previsibles, lo que permite reducirlos con hábitos fijos más que con medidas excepcionales. La radiación infrarroja del horno de fusión afecta a la vista a largo plazo; el vidrio incandescente no cambia de aspecto al enfriarse hasta muy tarde, de modo que la vista no sirve para juzgar si una pieza o una herramienta puede tocarse.
- Gafas con filtro para infrarrojos siempre que se mire dentro del horno.
- Ropa de algodón o fibras naturales, sin sintéticos que se fundan sobre la piel; manga larga y calzado cerrado.
- Suelo despejado y seco alrededor del banco y en el trayecto hacia el arca.
- Ninguna pieza caliente fuera de las zonas designadas: todo lo que sale del horno va a un soporte previsto.
- Aviso en voz alta al desplazarse con vidrio caliente; nadie cruza por delante.
- Ventilación en marcha durante toda la sesión, especialmente al aplicar polvos y colores.
- Agua fría accesible y un procedimiento claro para quemaduras leves.
- Trabajo acompañado siempre que el horno de fusión esté en marcha.
Al orden material se suma el ritmo. El cansancio se manifiesta antes en la precisión del giro que en la sensación de fatiga, y la mayoría de los incidentes ocurren al final de la jornada o al intentar salvar una pieza que ya estaba perdida. Dejar caer una pieza que va mal, en el contenedor previsto y sin correcciones improvisadas, forma parte del procedimiento tanto como cualquier herramienta.
08Sobre estas páginas y cómo escribirnos
Gordelma es un proyecto informativo dedicado al vidrio soplado y al trabajo con vidrio caliente. Publica textos de lectura sobre el funcionamiento del taller, la secuencia de trabajo y los criterios técnicos que explican el resultado. No vende piezas, no imparte cursos ni ofrece servicios: lo que hay aquí es material escrito, accesible sin registro ni cuenta de usuario.
Si detectas un error, una imprecisión terminológica o quieres proponer un aspecto del oficio que merezca desarrollarse, puedes escribir a la dirección de contacto. Es el único canal del proyecto.
